رقابت داغ موبایل‌ها؛ سامسونگ با «Wide Fold» مقابل آیفون تاشو می‌ایستد
رقابت داغ موبایل‌ها؛ سامسونگ با «Wide Fold» مقابل آیفون تاشو می‌ایستد
فهرست مطالب

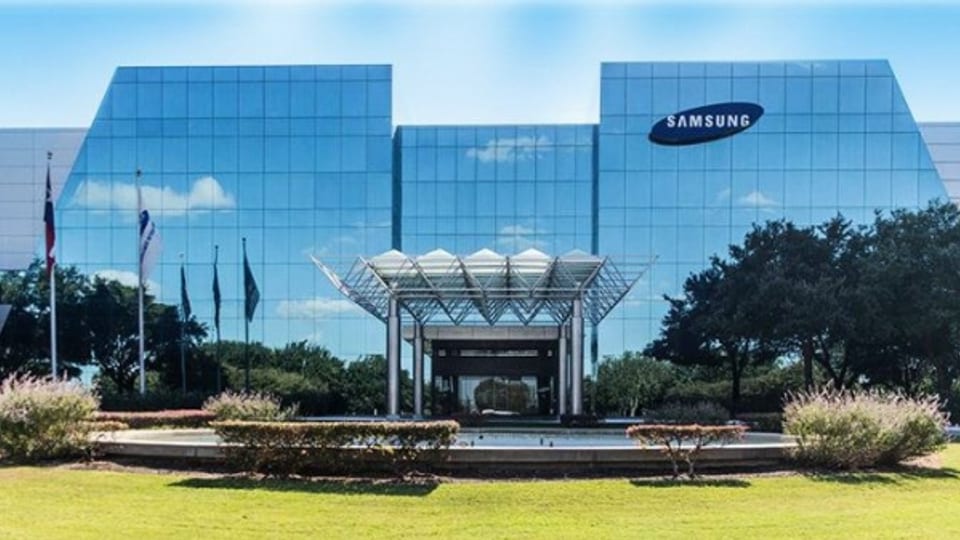

    به گزارش نگاه فناوری:گزارش‌های جدید از کره جنوبی حاکی از آن است که سامسونگ در حال تجهیز کارخانه بزرگ خود در آستین تگزاس است تا تولید انبوه سنسورهای تصویر (CIS) اختصاصی برای نسل‌های آینده آیفون را آغاز کند. این جابه‌جایی بزرگ در زنجیره تأمین اپل، نشان‌دهنده اعتماد دوباره کوپرتینویی‌ها به تکنولوژی‌های پیشرفته سامسونگ است.

    آماده‌سازی زیرساخت‌ها در کارخانه آستین

    سامسونگ اخیراً آگهی‌های استخدامی جدیدی برای جذب مدیران پروژه‌های مکانیک، الکترونیک و مهندسان فنی منتشر کرده است. این استخدام‌ها با هدف انجام فرآیند «Hookup» صورت می‌گیرد؛ مرحله‌ای حیاتی که در آن خطوط لوله انتقال گاز، آب و زیرساخت‌های الکتریکی به ماشین‌آلات تولید تراشه متصل می‌شوند.

    پیام این استخدام‌ها چیست؟ این یعنی عملیات ساخت «اتاق تمیز» (Cleanroom) به پایان رسیده و سامسونگ آماده است تا پیشرفته‌ترین تجهیزات تولید سنسور را در قلب تگزاس مستقر کند.

    سرمایه‌گذاری ۱۹ میلیارد دلاری سامسونگ

    سامسونگ به شورای شهر آستین اعلام کرده است که مبلغ خیره‌کننده ۱۹ میلیارد دلار برای نوسازی، نگهداری و خرید تجهیزات پیشرفته در این مرکز هزینه خواهد کرد. منابع آگاه تایید کرده‌اند که این سرمایه‌گذاری کلان مستقیماً با قرارداد جدیدی که ماه آگوست با اپل امضا شده، در ارتباط است.

    تکنولوژی انقلابی سامسونگ برای دوربین آیفون

    سنسورهایی که سامسونگ برای اپل تولید خواهد کرد، از تکنولوژی پیشرفته‌ای به نام «Wafer-to-Wafer Hybrid Bonding» استفاده می‌کنند. در این روش، سه لایه (Wafer) روی هم قرار می‌گیرند:

    لایه اول: مخصوص فتودیودها (جذب نور).

    لایه دوم: مخصوص ترانزیستورها.

    لایه سوم: برای مبدل‌های آنالوگ به دیجیتال. نتیجه این تکنولوژی چیست؟ این ساختار سه‌لایه اجازه می‌دهد پیکسل‌ها کوچکتر شوند، نویز تصویر به شدت کاهش یابد و کیفیت عکاسی در شب به شکلی چشمگیر بهبود پیدا کند.

    چرا این خبر مهم است

    تولید سنسور تصویر، فرآیندی بسیار حساس است و مرحله شست‌وشوی ویفرهای سیلیکونی به تنهایی ۴۰٪ از مراحل تولید را شامل می‌شود. کوچکترین ناخالصی می‌تواند باعث نقص در مدار شود. سامسونگ با استخدام متخصصان برجسته در این حوزه، قصد دارد استانداردهای سخت‌گیرانه اپل را برآورده کرده و سهم خود را در بازار سنسورهای دوربین از رقیب دیرینه خود، یعنی سونی، پس بگیرد.
